Sistem Inspeksi Visual untuk Tutup Terapung dan Tutup Bengkok

Sistem inspeksi visual untuk tutup terapung dan tutup bengkok

1.Pengantar

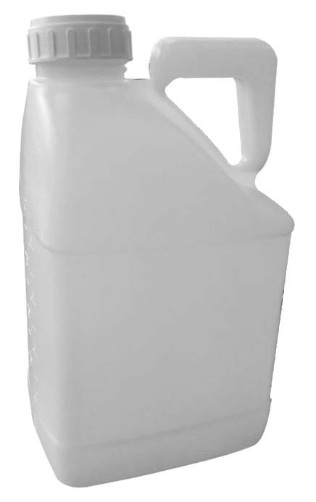

Proyek ini secara visual mendeteksi apakah tutup botol ditekan di tempatnya dan apakah ia miring.

2. SDesain sistem

2.1 Persyaratan pendukung terkait

Stasiun inspeksi membutuhkan kamera sekitar 200 mm dari tutup botol. Menurut isi dan karakteristik deteksi, untuk memastikan akurasi deteksi 100%.pencahayaan tempat kerja visual harus stabil dan tanpa gangguan cahaya eksternal yang jelas.

2.2 Struktur instalasi visual

Perangkat lunak sistem penglihatan menggunakan perangkat lunak khusus penglihatan untuk akuisisi dan pemrosesan gambar multi-threaded.

Kemudian perhitungkan perbedaannya melalui hubungan posisi yang diperoleh.

Gambar deteksi dilampirkan:

3.Konfigurasi Hardware

• Satu kamera Basler 500W skala abu-abu, metode komunikasi kamera GigE
• 1 set platform perangkat lunak visi kamera industri
• 1 kabel Ethernet industri
• 1 500W piksel lensa kamera industri
• Satu komputer industri

4.Konfigurasi perangkat lunak

• Proyek pengujian mencakup semua persyaratan pengujian;
• Sistem perangkat lunak pengolah gambar yang dikembangkan berdasarkan bahasa tingkat tinggi memiliki fungsi multi-pekerjaan.Anda hanya perlu menambahkan template fitur produk baru ke program. Program dapat secara otomatis beralih fitur deteksi sesuai dengan model produk deteksi, tanpa menambahkan perangkat keras baru;
• Siklus deteksi dan pemrosesan setiap foto yang diambil oleh satu kamera kurang dari 300 ms;
