Sistem Inspeksi Visual Orientasi Badan Botol dan Mulut Botol

Sistem Pemeriksaan Visual Badan Botol dan Orientasi Mulut Botol

1.Pengantar

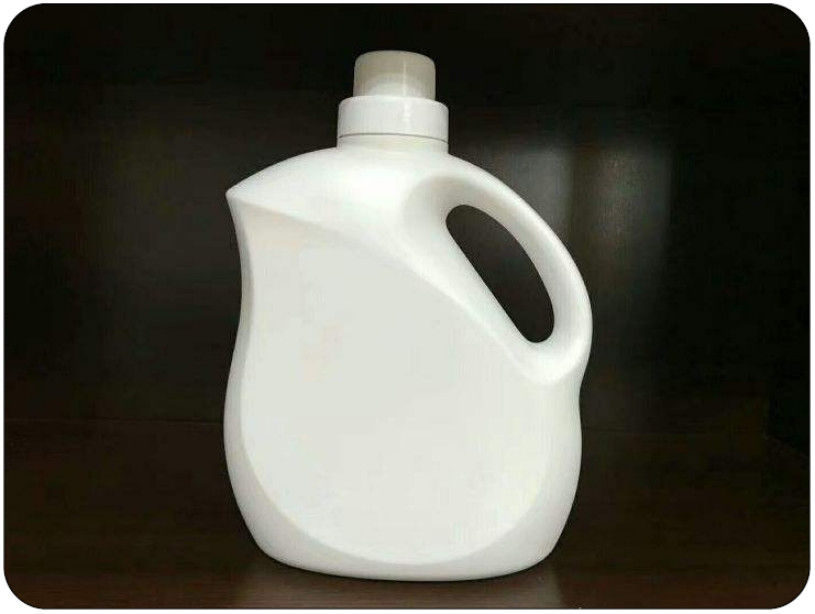

Proyek ini terutama menerapkan inspeksi visual botol datar dan orientasi mulut botol, dan menentukan apakah botol perlu diputar berdasarkan hasil inspeksi.

2. SDesain sistem

Deteksi tubuh botol dan orientasi mulut botol lebih sederhana daripada aspek deteksi lainnya.Sistem visual dipasang di sisi jalur conveyor botol untuk mendeteksi orientasi botol. Orientasinya dari mulut botol dan orientasinya dari botol berada dalam hubungan yang tetap, yaitu botol dideteksi secara bersamaan.

3.Konfigurasi perangkat lunak

• Proyek pengujian mencakup semua persyaratan pengujian;
• Pengembangan perangkat lunak pemrosesan gambar dan otorisasi aplikasi diinstal pada komputer industri yang ditunjuk pelanggan;
• Protokol komunikasi: TCP/IP berkomunikasi dengan perangkat lunak kontrol sistem;
• Sistem perangkat lunak pengolahan gambar yang dikembangkan berdasarkan bahasa tingkat tinggi memiliki fungsi multi-pekerjaan.pelanggan hanya perlu memodifikasi model produk dan sistem secara otomatis beralih tanpa perlu pengembangan sekunder;
• Siklus deteksi dan pemrosesan setiap foto yang diambil oleh satu kamera kurang dari 200 ms;

4.Konfigurasi Hardware

CAmera:Basler, 2 juta piksel, kamera global, hitam dan putih

Lensa:Computar, jarak fokus 8mm, resolusi 2 juta

LSumbernya:Constar, sumber cahaya permukaan
