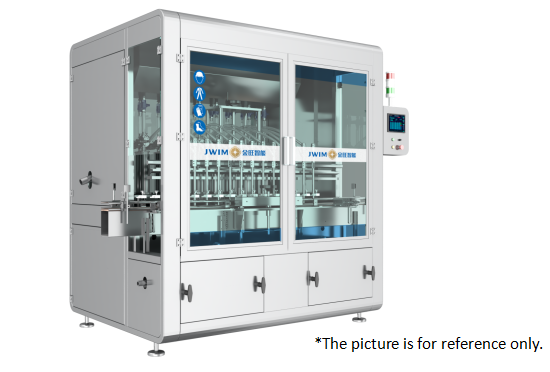

CCG1000-12TJ Mesin Penuh Piston Cerdas
1.Pengantar
CCG1000-12TJ Intelligent Piston Filling Machine adalah generasi terbaru mesin pengisian volume yang ditingkatkan, yang cocok untuk pengemasan berbagai agen air dan produk viskositas tinggi.Seluruh mesin memiliki struktur in-line, didorong oleh servo motor dan volume metering prinsip pengisian yang mewujudkan presisi tinggi dari pengisian dosis.dan seluruh mesin mudah dioperasikan. Seluruh mesin mengadopsi bingkai busur, yang indah dan murah hati.Sistem transmisi data penimbang otomatis skala elektronik presisi tinggi dipilih untuk membuat penyesuaian dosis lebih nyaman dan cepat.
2.Dimensi Mesin
Satuan: mm
3.Parameter teknis
| 1 |
Kapasitas |
100 ml: ≤ 5400 BPH 1000 ml: ≤ 2500 BPH
* Kapasitas berbeda dari produk, drum dan karakteristik produk.
|
| 2 |
Ukuran Botol yang berlaku |
Botol bulat: Φ40-95mm Tinggi:80-230mm
|
| 3 |
Volume pengisian |
50-1000 ml
* rentang pengisian berbeda dari karakteristik produk dan makanan produk.
|
| 4 |
Keakuratan Pengisian |
± 1 g (50-200 ml) ± 1,5 g (200-500 ml)
±2g (500-1000ml)
*Ketepatan berbeda dari produk, drum dan karakteristik produk.
|
| 5 |
Ketinggian makanan produk |
2300mm |
| 6 |
Diameter Makanan Produk |
DN40 |
| 7 |
Diameter Nozzle Pengisi |
Φ18mm |
| 8 |
Min Diameter pembukaan |
≥ Φ22mm |
| 9 |
Tekanan udara |
0.6-0.8MPa |
| 10 |
Sumber Daya |
~ 380V 50Hz/2.2KW |
| 11 |
Dimensi Luar |
2435×1490×2480mm ((L×W×H) |
| 12 |
Berat badan |
Sekitar 1200kg |
4.Konfigurasi Listrik
| SN |
Nama |
Merek |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inverter |
Schneider |
|
| 4 |
Sistem Servo |
Schneider |
|
| 5 |
Sensor Penghitungan |
Penyakit |
|
| 6 |
Proximity Switch |
Schneider |
|
| 7 |
Saklar Daya |
Schneider |
|
| 8 |
Pengukur Tekanan |
SMC |
|
| 9 |
Silinder |
FTEC |
|
| 10 |
Katup Solenoid |
FTEC |
|
| 11 |
Tombol |
Schneider |
|
| 12 |
Lampu Alarm |
Schneider |
|
| 13 |
Pemecah Sirkuit |
Schneider |
|
5.Proses Kerja
6.Keuntungan
6.1Hal ini banyak digunakan untuk pengisian otomatis dari 50-1000ml dalam agrokimia, kimia, pupuk, produk perawatan pribadi, minyak dan industri terkait lainnya.
* Gambar hanya untuk referensi.
6.2. Unit pengisian menggunakan struktur piston off, menyentuh layar lengkap dengan satu klik, itu dapat sepenuhnya melepaskan produk di tangki, secara efektif menghindari kontaminasi silang.Struktur ini juga membuat cincin penyegelan berubah lebih mudah.
6.3Bagian penyegelan PTFE terbaru meningkatkan ketahanan terhadap keausan dan umur layanan, mengurangi biaya perawatan
6.4Sistem pengisian mengadopsi katup kursi sudut tiga arah khusus, tubuh katup baja tahan karat, ketahanan korosi yang kuat, daya tahan, dan standar industri Jerman.Ini memiliki keuntungan dari struktur sederhana, kinerja yang stabil, penyegelan yang handal, tidak ada kebocoran produk untuk waktu yang lama, menghemat biaya pemeliharaan.
6.5. Ini menggunakan katup pengisi profesional standar tinggi dengan kecepatan pengisian cepat dan akurasi pengisian tinggi.Struktur dasar khusus dan desain penyegelan dapat mencapai tidak bocorKatup pengisi mengadopsi struktur penyegelan bawah untuk menghindari residu pada benang sambungan dan bagian penyegelan katup, yang mudah dibersihkan dan dapat secara efektif mengurangi residu.
6.6. Jinwang menggunakan kontrol PLC, servo motor drive sabuk sinkron + stabil dioperasikan double screw rod lifting struktur untuk memastikan presisi tinggi gerakan piston dan pengisian.
6.7. Motor menggerakkan nozel pengisi. Tinggi nozel pengisi dapat disesuaikan di layar sentuh.
6.8. Penuh kepala penyesuaian cepat dan dilengkapi dengan tanda kalibrasi, penyesuaian tanpa alat, nyaman dan cepat. pipa udara dan fotoelektrik diberi label dengan nama,yang nyaman untuk dirawat dan diperbaiki.
6.9. Sistem umpan balik berat skala listrik, penyesuaian volume dapat dilakukan dengan menekan satu tombol di layar sentuh. (Fungsi opsional)
6.10. Seluruh mesin menggunakan bingkai stainless steel 304 yang dengan efek anti korosi yang sempurna.Tutup stainless steel dan pintu kaca yang diperkuat mencegah udara kotor saat mengisi dari mencemari lingkunganSementara itu, dimensi Φ120mm keluaran knalpot disediakan di bagian atas pengisi lancer yang terhubung kesistem tarik terinduksiuntuk exhaust gas.
