1. Pendahuluan

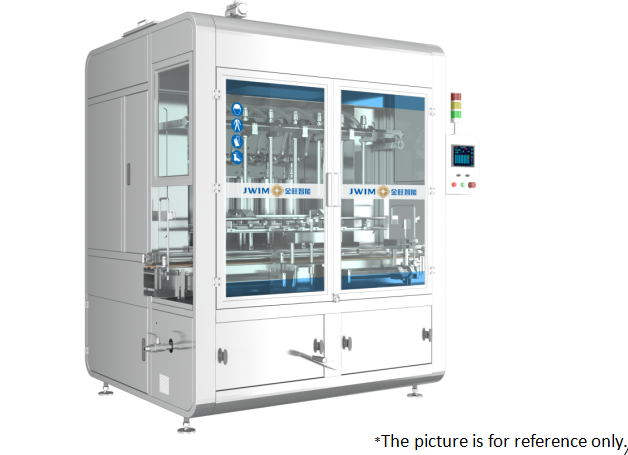

Mesin Pengisi Piston Cerdas CCG5000-8TS cocok untuk pengemasan semua jenis air, emulsi, suspensi minyak, agen suspensi, dan bahan dengan viskositas tinggi.
Seluruh mesin memiliki struktur inline, digerakkan oleh motor servo, prinsip pengisian volumetrik, untuk mencapai dosis pengisian presisi tinggi. Kontrol PLC, antarmuka sentuh manusia-mesin, pengoperasian seluruh mesin mudah dan intuitif. Seluruh mesin mengadopsi rangka lengkung, yang indah dan megah.
2. Dimensi Mesin
3. Parameter Teknis
| 1 |
Kapasitas |
1000ml: ≤1800BPH 5000ml:≤800BPH
*Kapasitas berbeda dari produk, drum, dan karakteristik produk.
|
| 2 |
Ukuran Botol yang Berlaku |
Botol Bulat: Φ80-140mm Tinggi:140-340mm
Botol Datar: P:80-200mm L:80-140mm T:140-340mm
|
| 3 |
Volume Pengisian |
1000-5000ml
*Rentang pengisian berbeda dari karakteristik produk dan umpan produk.
|
| 4 |
Presisi Pengisian |
1000ml:±3g ; 5000ml:±5g
*Presisi berbeda dari produk, drum, dan karakteristik produk.
|
| 5 |
Tinggi Umpan Produk |
2550mm |
| 6 |
Diameter Umpan Produk |
DN40 |
| 7 |
Diameter Nosel Pengisian |
Φ26mm |
| 8 |
Diameter Bukaan Min |
≥Φ30mm |
| 9 |
Tekanan Udara |
0.6-0.8MPa |
| 10 |
Sumber Daya |
~380V 50Hz/2.2KW |
| 11 |
Dimensi Eksternal |
2365×1600×2750mm(P×L×T) |
| 12 |
Berat |
Sekitar 1920kg |
4. Konfigurasi Listrik
| SN |
Nama |
Merek |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inverter |
Schneider |
|
| 4 |
Sistem Servo |
Schneider |
|
| 5 |
Sensor Hitung |
SICK |
|
| 6 |
Sakelar Proksimitas |
Schneider |
|
| 7 |
Sakelar Daya |
Schneider |
|
| 8 |
Pengukur Tekanan |
SMC |
|
| 9 |
Silinder |
FTEC |
|
| 10 |
Katup Solenoid |
FTEC |
|
| 11 |
Tombol |
Schneider |
|
| 12 |
Lampu Alarm |
Schneider |
|
| 13 |
Pemutus Sirkuit |
Schneider |
|
5. Proses Kerja
6. Keunggulan
6.1. Digunakan secara luas untuk pengisian otomatis dari 1-5L di industri agrokimia, kimia, pupuk, produk perawatan pribadi, minyak, dan industri terkait lainnya.
6.2. Unit pengisian menggunakan struktur piston lepas, layar sentuh lengkap dengan satu klik, dapat sepenuhnya mengeluarkan produk di tangki, secara efektif menghindari kontaminasi silang. Struktur ini juga memudahkan penggantian cincin penyegel.
6.3. Jinwang mengadopsi kontrol pemrograman PLC, motor servo menggerakkan sabuk sinkron + mekanisme pengangkat sekrup ganda transmisi stabil, memastikan presisi tinggi dari langkah gerakan piston dan mewujudkan pengisian yang akurat. Sabuk waktu mengadopsi kawat baja tertanam, yang tidak akan putus.
Saat ini, produsen pengemasan kelas satu asing menggunakan struktur ini. Dibandingkan dengan produk serupa di pasaran, motor biasa + encoder diadopsi, dan setelah penggunaan jangka panjang struktur transmisi rantai, rantai memiliki sifat peregangan, yang memengaruhi akurasi pengisian dan stabilitas peralatan.
6.4. Motor menggerakkan nosel pengisian. Ketinggian nosel pengisian dapat disesuaikan di layar sentuh.
6.5. Bagian penyegel PTFE terbaru meningkatkan ketahanan aus dan masa pakai, mengurangi biaya perawatan.
6.6. Mengadopsi kepala pengisian pengecoran integral, bentuk yang baik dan masa pakai lebih lama. Gunakan selang PTFE dengan ketahanan korosi yang baik, cocok untuk bahan yang sangat korosif.
6.7 Seluruh mesin menggunakan rangka Stainless Steel 304 yang memiliki efek anti-korosi sempurna. Penutup baja tahan karat dan pintu kaca temper mencegah udara kotor selama pengisian mencemari lingkungan. Sementara itu, dimensi Φ120mm saluran keluar knalpot yang disediakan di bagian atas tombak pengisian yang terhubung ke sistem induksi draf untuk mengeluarkan gas.
6.8 Seluruh sistem kontrol listrik mesin mengadopsi konfigurasi Schneider Prancis, sistem kontrol listrik terintegrasi, lebih stabil, andal, aman, hijau, dan konsumsi energi rendah.
6.9 Mesin pengisi tidak mengisi jika kekurangan botol. Pada saat yang sama, mesin pengisi dilengkapi dengan perangkat fotolistrik terkoordinasi di sisi belakang. Ketika botol tersumbat karena keluaran botol yang buruk, mesin secara otomatis menjeda keluaran botol dan mencapai fungsi keterkaitan dengan peralatan belakang.
