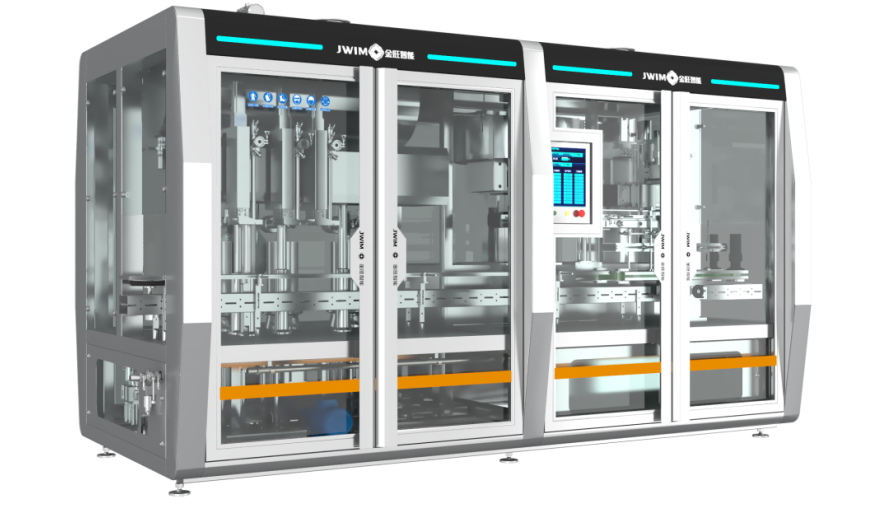

GXG-3-1K ikutidiMesin pengisi dan penutup
1.Pengantar
GXG-3-1K Mesin pengisian dan penutup adalah struktur in-line. bagian pengisian mengadopsi servo-disetir motor berikut pengisian dan volumetric metering prinsip pengisian,yang menyadari kecepatan tinggi dan presisi tinggi pengisian.
Bagian penutup mengintegrasikan pemberian botol, penutup, penutup dan pembuangan botol, dan mengadopsi penutup gerakan berikut, yang tidak memiliki kerusakan pada botol dan tutup dalam proses penutup,dan memiliki efisiensi capping tinggi, tingkat lulus yang tinggi dan operasi yang lancar.
2.Dimensi Mesin
3.Parameter tekniss
| 1 |
Kecepatan pengisian |
5L:≤1000 BPH
*Kapasitas berbeda dari produk, drum dan karakteristik produk
|
| 2 |
Jenis Botol |
Botol bulat: Diameter Φ80-140mm Tinggi: 140-340mm
Botol persegi datar: L 80-140mm, W 80-200mm, H 140-340mm
|
| 3 |
Spesifikasi tutup botol |
Diameter Φ20-70mm, ketinggian tutup 20-40mm
* Tinggi tutup yang direkomendasikan tidak melebihi diameter tutup.
|
| 4 |
Keakuratan Pengukuran |
≤±5g (5L)
*Keakuratan pengukuran bervariasi tergantung pada karakteristik bahan, volume pengisian dan perangkat pakan.
|
| 5 |
Ketinggian Pembukaan Umpan |
2300mm |
| 6 |
Diameter Pelabuhan Pemanfaatan |
Dn50 |
| 7 |
Tekanan udara |
0.6-0.8MPa |
| 8 |
Sumber Daya |
~380V 50Hz/11KW |
| 9 |
Dimensi Umum |
4175×1490×2150mm ((L×W×H) |
4.Konfigurasi Listrik
| SN |
Nama |
Merek |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inverter |
Schneider |
|
| 4 |
Sistem Servo |
Schneider |
|
| 5 |
Silinder |
FTEC/AIRTAC |
|
5.
Keuntungan
5.1Kefasihan yang kuat:digunakan secara luas dalam agrokimia, bahan kimia halus, bahan kimia harian, pupuk, minyak dan industri lain 1-5L botol pengisian otomatis dan berputar.
5.2Kecepatan tinggi:mengadopsi pengisian otomatis setelah, produk menyelesaikan pengisian dalam proses bergerak tanpa menghentikan dan mengguncang cairan.
5.3Stabilitas tinggi:motor servo ganda menggerakkan mekanisme pengisian untuk bergerak ke atas dan ke bawah, kanan dan kiri, untuk memastikan konsistensi proses pengisian tanpa berhenti.
5.4Pipa pembuangan mengadopsi selang kawat baja silikon platinum vulkanisasi profesional,yang memenuhi persyaratan kebersihan industri. katup pengisi mengadopsi katup tiga arah profesional, mengisi tanpa menetes.
5.5Peningkatan kualitas produk:Adoptingpengontrol modul gerak imporuntuk mengontrol metode penutup berikut, penutup lebih stabil, prosesnya tanpa henti, tidak ada cairan yang bergetar, tidak ada kontaminasi mulut botol, botol dan sabuk pengantar,meningkatkan kualitas produk dan kapasitas.
5.6 Mengadopsiservo-motor dikendalikan sabuk botol pembagian,yang membuat posisi botol lebih akurat dan memastikan tingkat penutup yang berkualitas tinggi.
5.7 Mengadopsi pegangan tutup khusus untuk meraih tutup, torsi capping diatur. karet tahan aus dirancang di sisi dalam pegangan, yang dapat secara efektifmenghilangkan kerusakan tutup selama proses capping.
5.8 Seluruh mesin mengadopsisistem kontrol listrik Schneider terbaru, dengan kontrol yang stabil dan konsumsi energi yang relatif rendah.
