Mesin Pengisian Pestisida dengan Pemosisian Visual untuk Pengisian dan Penutupan yang Akurat pada Berbagai Wadah Cairan

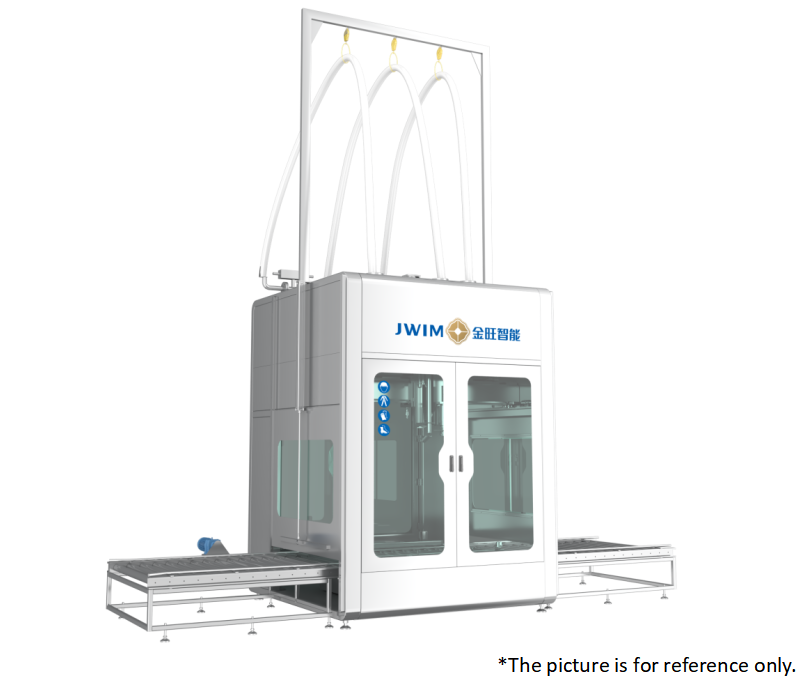

GXT1000-4CK Visual Searching Filling & Capping Machine

1. Pendahuluan

Peralatan ini mengadopsi metode pengalamatan visual untuk penentuan posisi mulut drum, desain struktur yang sangat otomatis, mengintegrasikan pelepasan tutup, pengisian, dan penutupan dalam satu mesin, yang sangat mengurangi intensitas tenaga kerja operator dan pencemaran lingkungan. Peralatan ini dapat memenuhi kebutuhan pengisian otomatis untuk berbagai jenis cairan, serta dapat menangani pengisian cairan non-busa dan berbusa.

Mesin ini mengadopsi metode penimbangan untuk memantau volume pengisian saat ini secara real-time dan memberikan umpan balik ke pengontrol, yang mengeluarkan sinyal kontrol pengisian cepat dan lambat sesuai dengan data yang ditetapkan untuk mewujudkan pengisian yang cepat dan akurat untuk spesifikasi pengisian yang lebih besar.

2.Informasi Wadah Pengisian

3.Informasi Wadah Pengisian

4.Parameter Teknis

*①Presisi yang tertera adalah presisi pengujian air sebelum peralatan meninggalkan pabrik,

Akurasi pengisian sebenarnya bervariasi karena viskositas material pelanggan, suhu, stabilitas tekanan masuk, dan kondisi lokasi lainnya.

* ② Kapasitas yang tertera didasarkan pada kapasitas uji air sebelum peralatan meninggalkan pabrik,

Kecepatan pengisian sebenarnya bervariasi karena tekanan pipa saluran masuk di lokasi pelanggan, ukuran aliran. Kecepatan pengisian sebenarnya bervariasi karena tekanan pipa saluran masuk di lokasi pelanggan, ukuran aliran, viskositas material, dan busa,

Pengisian di atas permukaan cairan dan pengisian di bawah permukaan cairan, pengisian di bagian bawah drum, serta persyaratan konfigurasi lainnya juga akan memengaruhi kapasitas sebenarnya.
5.Konfigurasi Elektrikal

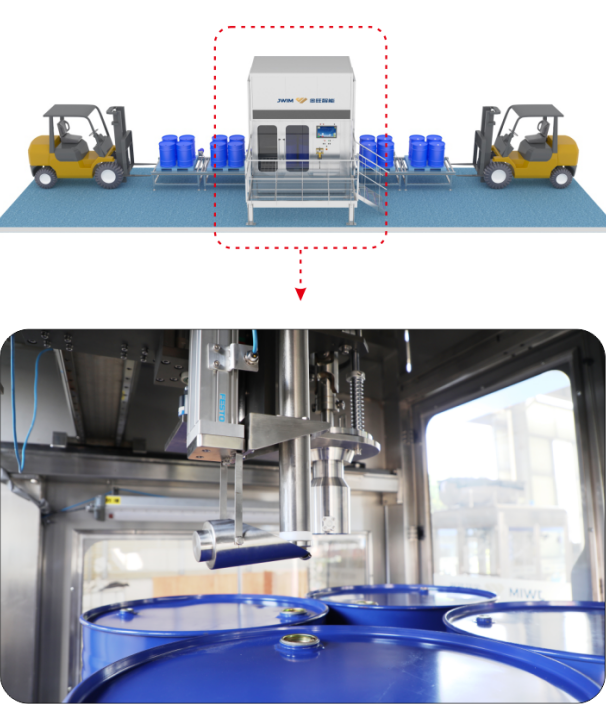

6.200L —— Mode pengisian

Satu palet berisi empat drum kosong masuk ke penentuan posisi mesin pengisian, pencarian otomatis visual untuk mulut drum guna membuka tutup, penyesuaian otomatis kepala pengisi, kepala pengisi turun, pengisian cepat, pengisian lambat, mencapai jumlah katup penutup, kepala pengisi naik, pencarian otomatis mulut drum untuk menutup, drum penuh keluar, drum kosong masuk.

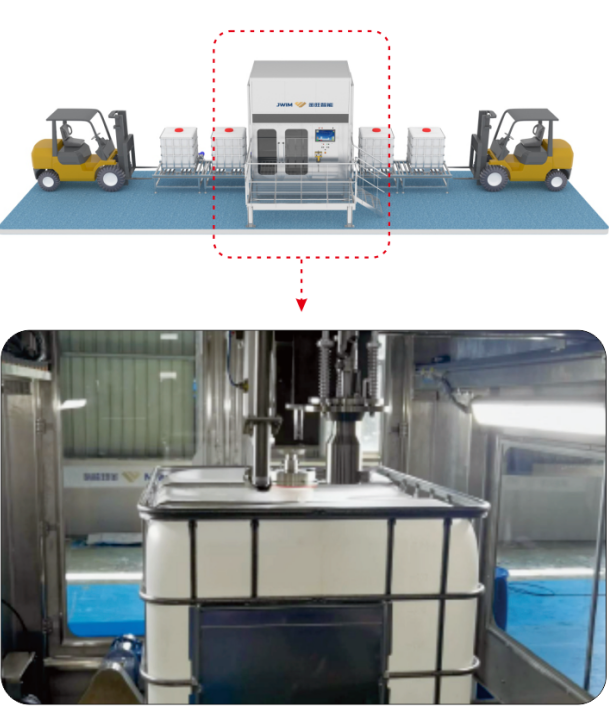

7.Drum tonase—— Mode pengisian

Satu palet berisi drum kosong tunggal masuk ke penentuan posisi mesin pengisian, pencarian otomatis visual untuk mulut drum guna membuka tutup, penyesuaian otomatis kepala pengisi, kepala pengisi turun, pengisian cepat, pengisian lambat, mencapai jumlah katup penutup, kepala pengisi naik, pencarian otomatis mulut drum untuk menutup, drum penuh keluar, drum kosong masuk.

8.
Keunggulan

8.1 Presisi tinggi: Mengadopsi sistem penimbangan dan pengisian (load cell METTLER TOLEDO Amerika) untuk memastikan presisi tinggi dalam pengisian dan pengukuran.

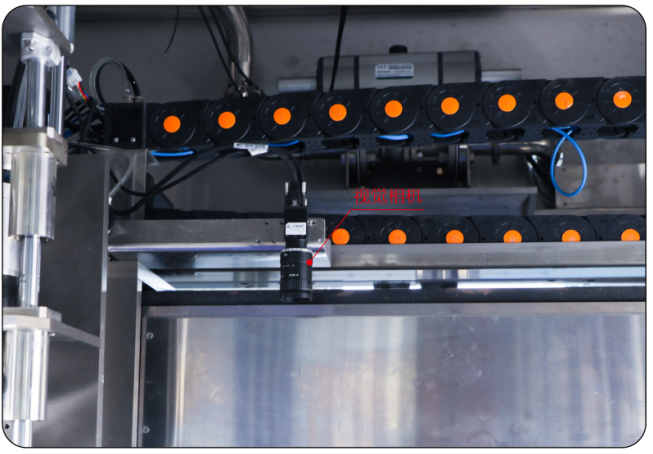

8.2 Penentuan posisi dan pengalamatan visual: drum tunggal atau satu palet berisi empat drum masuk ke stasiun pengisian, melalui kamera industri mencari mulut drum untuk melepas tutup, mengisi, menutup.

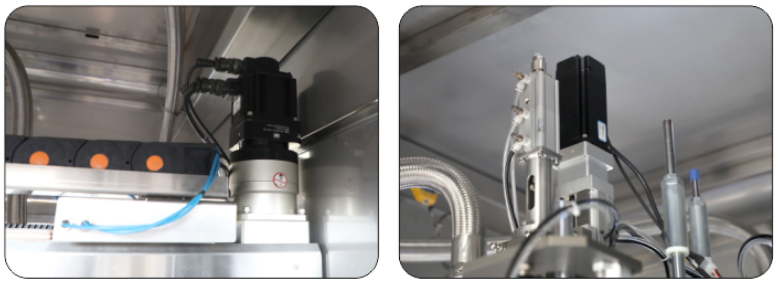

8.3 Penentuan posisi yang presisi: translasi horizontal dan vertikal serta pengangkatan kepala pengisi dikendalikan oleh motor servo untuk memastikan tingkat keberhasilan keseluruhan.

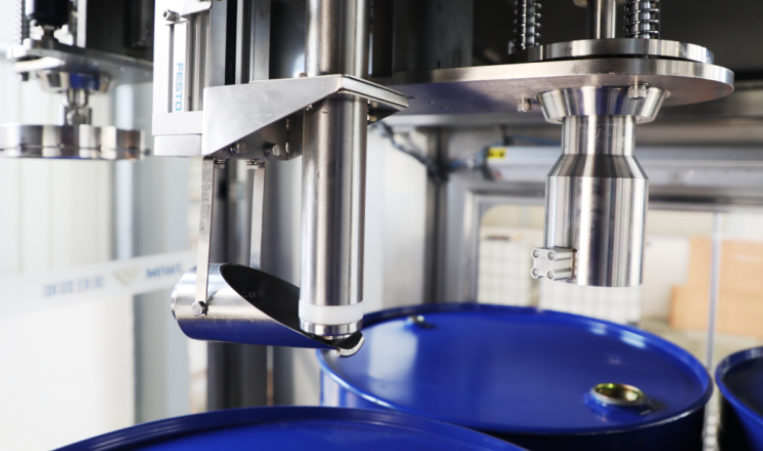

8.4 Penerapan yang luas: pengisian dan penutupan mengadopsi struktur satu-dua, yaitu satu kepala pengisi, satu kepala penutup untuk drum 200L dan satu kepala penutup untuk drum tonase, yang dapat memenuhi persyaratan masing-masing jenis drum.

8.5 Tidak ada tetesan: Setelah pengisian selesai, cawan penampung cairan secara otomatis mengumpulkan sisa material pada kepala pengisi untuk memastikan tidak ada tetesan dalam sistem pengisian.

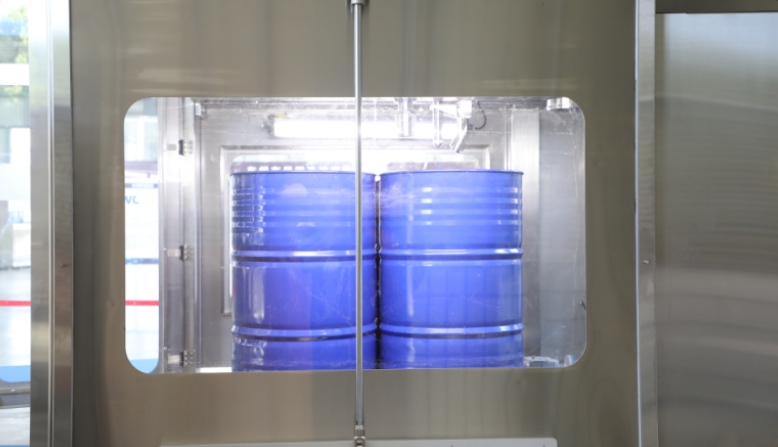

8.6 Pintu geser otomatis: ketika drum kosong diangkut pada konveyor rol drum, pintu geser akan terbuka secara otomatis, dan drum kosong akan diangkut ke stasiun pencarian mulut drum otomatis.

8.7 Mengadopsi kecepatan pengisian cepat dan lambat untuk memastikan akurasi pengukuran tanpa memengaruhi kecepatan pengisian keseluruhan. Dengan mekanisme penyelaman modul, mesin ini mengadopsi pengisian di atas atau di bawah permukaan cairan, cocok untuk pengisian material non-busa atau sedikit berbusa.

8.8 Kepala pengisi mengadopsi fungsi alarm saat membentur drum, yang mengingatkan personel lapangan untuk menyesuaikan tepat waktu; kepala penutup dirancang dengan penyangga fleksibel dan pencarian mulut drum dengan penentuan posisi otomatis, yang secara efektif meningkatkan tingkat keberhasilan penutupan.

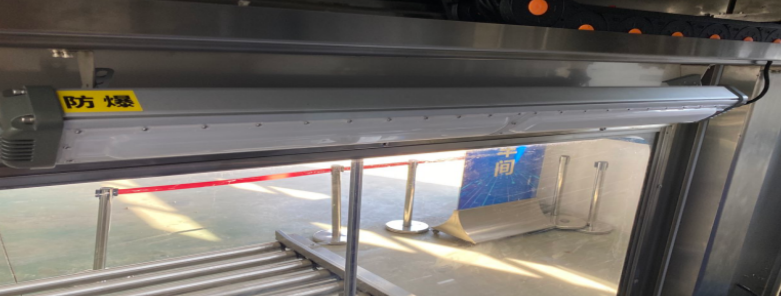

8.9 Mesin utama dilengkapi dengan penerangan tahan ledakan, yang memudahkan personel untuk bekerja di malam hari dan pada saat yang sama memenuhi persyaratan tahan ledakan.

8.10 Seluruh mesin mengadopsi sistem kontrol listrik Schneider terbaru, dengan kontrol yang stabil dan konsumsi energi yang relatif rendah.
