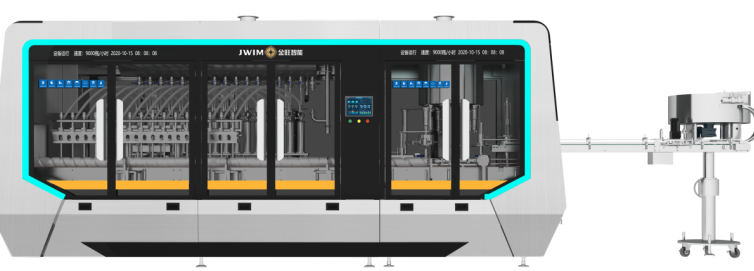

Mesin Pengisi & Penutup GX-16-8H
1.Pendahuluan
Mesin Pengisi & Penutup GX-16-8H adalah struktur inline. Bagian pengisian mengadopsi prinsip pengisian menyelam yang mengikuti servo motor dan pengisian pengukur volumetrik, yang mewujudkan kecepatan tinggi dan presisi tinggi pengisian.
Bagian penutup terintegrasi dengan pemberian botol, penutupan, penutupan, dan pengeluaran botol, serta mengadopsi penjepitan dan pemosisian tutup untuk penutupan, yang tidak merusak botol dan tutup dalam proses penutupan, serta memiliki efisiensi penutupan yang tinggi, tingkat kelulusan yang tinggi, dan pengoperasian yang lancar.
2.Dimensi Mesin
3.Parameter Teknis
| 1 |
Kecepatan Pengisian |
100ml:≤9000botol/jam 1000ml:≤4600botol/jam
*Kapasitas produksi aktual bervariasi tergantung pada ukuran produk, bahan kemasan, dan karakteristik material.
|
| 2 |
Tipe Botol |
Diameter botol Φ40-95mm Tinggi botol 90-230mm |
| 3 |
Spesifikasi Tutup Botol |
Diameter tutup Φ20-70mm Tinggi tutup 15-40mm |
| 4 |
Presisi Pengukuran |
±2g (100ml); ±3g (1000ml)
*Akurasi pengukuran bervariasi tergantung pada karakteristik material, volume pengisian, dan perangkat pemberian.
|
| 5 |
Tinggi Bukaan Pemberian |
2380mm |
| 6 |
Diameter Bukaan Pemberian |
Dn40 |
| 7 |
Diameter Luar Kepala Pengisian |
Φ18mm |
| 8 |
Diameter Dalam Minimum |
≥Φ22mm |
| 9 |
Tekanan Udara |
0.6-0.8MPa |
| 10 |
Sumber Daya |
~380V 50Hz/7.5KW |
| 11 |
Berat |
~3500Kg |
| 12 |
Dimensi Keseluruhan |
5310×1790×2437mm(P×L×T) |
4.Konfigurasi Listrik
| SN |
Nama |
Merek |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Layar Sentuh |
Schneider |
|
| 3 |
Inverter |
Schneider |
|
| 4 |
Sistem Servo |
Schneider |
|
| 5 |
Silinder |
FTEC/AIRTAC |
|
5. Proses Kerja
6.Keunggulan
6.1 Nilai tinggi: seluruh mesin mengadopsi bentuk kereta api berkecepatan tinggi, dan status operasi (data) disajikan secara real-time, yang indah dan murah hati, dengan rasa teknologi yang kuat dan kelas tinggi.
6.2 Fleksibilitas yang kuat: digunakan secara luas dalam agrokimia, bahan kimia halus, bahan kimia sehari-hari, pupuk, minyak, dan industri lainnya pengisian dan pemutaran botol otomatis 50-1000ml.
6.3 Kecepatan cepat: Mengadopsi metode pengisian terendam yang mengikuti otomatis, produk menyelesaikan pengisian dalam proses bergerak, yang sangat mengurangi waktu berhenti dalam seluruh proses pengisian, dan kepala pengisian secara otomatis mencapai ke dalam botol untuk pengisian, tanpa luapan material.
6.4 Motor servo ganda menggerakkan mekanisme pengisian untuk bergerak naik, turun, kiri, dan kanan untuk memastikan konsistensi proses pengisian tanpa berhenti.
6.5 Presisi pengisian tinggi: Jinwang mengadopsi kontrol pemrograman PLC, motor servo yang digerakkan oleh sabuk sinkron + mekanisme pengangkatan sekrup yang stabil, yang memastikan presisi tinggi dari langkah gerakan piston dan mewujudkan pengisian yang akurat.
6.6 Mesin pengisi desain lengkung dasar kotak material,
untuk memastikan bahwa pembuangan material bersih, tidak ada ujung mati, tidak ada akumulasi material.6.6 Anti-Polusi Silang:
Unit pengisian mengadopsi struktur silinder pengupasan, yang dapat sepenuhnya mengosongkan material dalam silinder, secara efektif menghindari polusi silang material.
6.8 Kualitas tinggi: tutup sekrup meningkatkan fungsi pengisian nitrogen terendam,
mengisolasi bahan dalam botol dan kontak dengan udara, memperpanjang umur simpan produk. (Fungsi ini opsional)6.9
Tingkat penutupan yang berkualitas tinggi: penutupan mengadopsi bentuk penjepit dengan torsi magnetik yang dapat disesuaikan untuk memastikan bahwa torsi produk jadi sesuai standar.6.10
