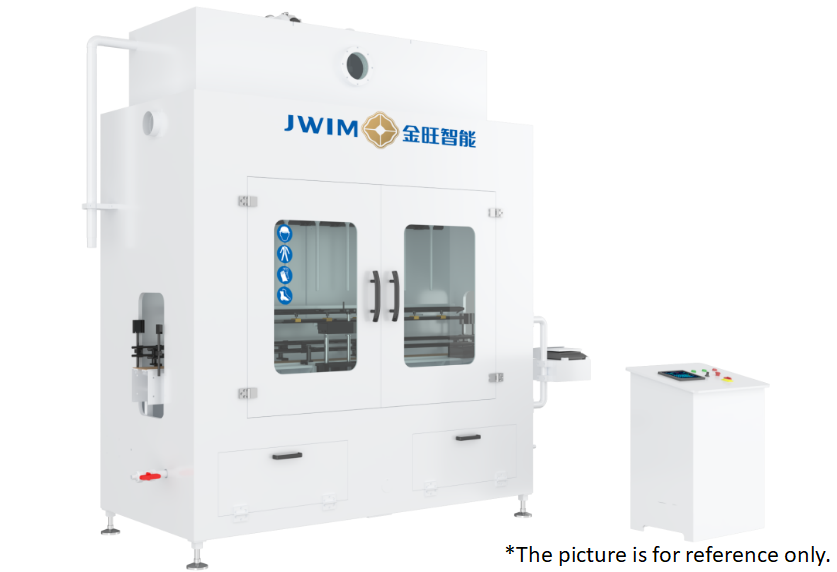

Mesin Pengisi Linear Mikrokontroler CDP30-6E
1. Pendahuluan
Mesin Pengisi Linear Mikrokontroler CDP30-6E cocok untuk mengemas bahan dengan fluiditas yang baik. Mesin ini menggunakan struktur vertikal dengan level cairan konstan dan waktu yang mewujudkan pengisian yang presisi. Mesin ini dikontrol oleh PLC, antarmuka manusia, dan pengoperasian yang mudah.
2. Dimensi Mesin
3. Parameter Teknis
1 Kapasitas Pengisian Botol 1000ml ≤800BPH Botol 5000ml ≤350BPH
*air sebagai medium, Bervariasi sesuai dengan ukuran produk, bahan kemasan, karakteristik material, dll.
2 Botol yang Berlaku Botol Bulat: Φ40-95mm tinggi botol 80-230mm
Botol Datar: P:80-200mm L:80-140mm T:140-340mm
3 Presisi Pengisian ±4g(1000ml); ±10g(5000ml)
*Akurasi pengukuran bervariasi sesuai dengan karakteristik material, jumlah pengisian, dan perangkat pengumpanan
4 Tinggi Saluran Masuk 2560mm
5 Diameter Saluran Masuk Φ35mm
6 Sumber Udara 0.6-0.8MPa
7 Sumber Daya ~380V 50Hz/0.2KW
8 Dimensi Eksternal: 2300×1030×27550mm(P×L×T)
9 Berat Sekitar 650Kg
4. Konfigurasi Elektrikal
No. Nama Merek Keterangan
1 PLC Schneider
2 Layar Sentuh Schneider
3 Konverter Frekuensi Schneider
4 Fotoelektrik Penghitung SICK
5 Catu Daya Switching Schneider
6 Sakelar Tekanan SMC
7 Silinder FTEC
8 Katup Solenoid FTEC
9 Tombol Schneider
10 Lampu Alarm Schneider
11 Pemutus Sirkuit Schneider
6. Keunggulan
6.1. Kinerja korosi yang baik, cocok untuk pengisian otomatis cairan korosif dengan fluiditas yang baik.
6.2. Rangka luar, kotak material, pipa pengumpanan, rangka konveyor, kepala pengisian, deteksi level cairan, katup, dudukan penahan pisau, dan lain-lain terbuat dari bahan PP anti-korosi dengan kinerja anti-korosi yang baik.
6.3. Tangki penampung cairan, blok silinder pisau, bagian transisi aktuator, bagian pengangkat kepala pengisian, braket fotoelektrik, pipa ulir, pipa knalpot dengan Perlakuan Semprot Teflon, kinerja anti-korosi.
6.4. Desain kotak elektrikal independen, penutup pintu kaca tempered untuk menyegel badan mesin, sistem pembuangan udara di atas kepala pengisian, antarmukanya dapat dihubungkan dengan sistem udara induksi pabrik untuk membuang gas buang yang dihasilkan selama proses pengisian, yang lebih aman dan ramah lingkungan.
6.5. Kepala pengisian menggunakan metode pengisian menyelam silinder udara, yang dapat mengurangi busa dari bahan berbusa dan mencegah kontaminasi mulut botol yang disebabkan oleh luapan material.
6.6. Sistem Kontrol Elektrik Mengadopsi konfigurasi Schneider, Sistem Kontrol Elektrik Terintegrasi, lebih stabil dan andal, aman dan hijau, konsumsi energi rendah.
6.7. Nama trakea dan tanda fotoelektrik pada peralatan, yang memudahkan perawatan dan perbaikan.
6.8. Sistem deteksi cerdas multi-saluran
①Selain kontrol level cairan kerja normal, ditambahkan deteksi level cairan tinggi dan rendah serta perangkat alarm suara dan cahaya untuk mencegah level cairan yang tidak normal.
②Tekanan udara SMC dari Jepang diuji. Ketika tekanan udara lebih rendah dari nilai yang ditetapkan, peralatan akan berbunyi alarm dan berhenti secara otomatis.
